　では本題にね、先ずはファスナーボルト用の穴を開けて行きますので下穴用のφ５㎜とφ６，１㎜を用意します。

　此れも同様に専用ポンチを使用して穴位置をX・Yを移動させて位置出しをします。

　位置が決まったら下穴のφ５㎜を開けます。

　φ６，１㎜を開けます。

　穴が開いたらファスナーボルトを入れて見ます、大丈夫入りますね。

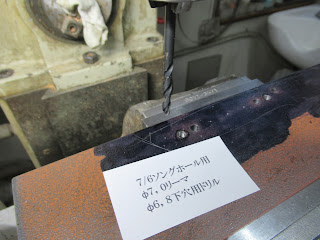

　お次はソングホールを開けますのでドリル・リーマを用意します、すいませんすでに位置出しを済ませφ６，８㎜のドリルをチャッキングして居ます失礼。

　下穴のφ６，８㎜の下穴はもう開いて居ますのでφ７㎜のリーマをチャッキングします。

　リーマ加工終了しました。

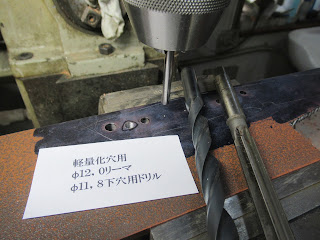

　お次は軽量化の穴を開けますので先ずは下穴用のドリルφ１１，８㎜とφ１２㎜のリーマを用意して、穴位置を専用ポンチで決めますね。

　下穴のφ１１，８㎜を開けます。

　φ１２㎜のリーマをチャッキングします。

リーマ加工、先ずは一か所開きました、同様にあと二か所開けて行きます。

　此れで全ての穴加工が終了しました、最初にお話ししましたように穴あけの順番は小径から加工しましたです。

　と云う事で今回は此処までですまた次回にね。　



　今回の付録です、昨日南房総千倉迄カミさんと釣りに行きまして、釣果ですショゴ（勘八の子です）とちびカマスです、此奴のお腹からコーンが出て来ました、クロダイ釣りの餌をちびカマスが喰っているなんてびっくりですよ。

　此れは残念ながらクマさんが釣ったのでは無いのですよ、潮風王国の利左エ門さんで長さ５８C㎜のヒラメ、一尾１８００円で買って来たものです、此奴のお腹から子烏賊や鰯が沢山出て来ました。

　夕食にはお土産に買って来ましたヒラメ・赤いか・釣ったショゴをお刺身で大変美味しく頂きました、ご馳走様でした。

　ではと、本題にね、先ずはヒルトピン用のφ５㎜の穴を開けましょう、専用のポンチで穴位置を決めます。

　フライスのベッドのX・Yを移動させて位置を決めます、此の作業をきちんとして置きましょう。

φ５㎜の下穴のφ４，８㎜のドリルをチャックに咥えます。

　下穴をφ４，８㎜で開けますね。

　お次はφ５㎜のリーマをチャッキングします。

　φ５㎜のリーマ加工をします。

　タングのテーパ加工の用意をします。

　穴位置を専用ポンチで決ます、穴位置を決める際には此の工程を繰り返し実施します。

　M６ネジの下穴のφ５㎜を開けます。

　M６のタップを加えます。

　タップを加えたまま下げて行き何山かネジを立てます、こうしますとタップは曲がらずに垂直に立ちます。

　何山かネジが立ちましたらタップハンドルを使用して最後までタップを通します、此れを後部も同様に加工しますです。

　と云う事で今回は此処までですまた次回にね。

　磯５吋のデザイン画です、右下に書き込んで有りますように此れを書いたのは２００４年８月１５日になります、なので今回の制作も何本めかに成ります。

　マスターを制作する際のコピーを取ります、此れは追加の穴（軽量化＆ヒルトピン穴）を開ける為です。

　コピーを使用してこのようにマスターを作成します、前回までのマスターには軽量化の穴の位置とヒルトピンの位置の穴は有りませんでしたので今回追加しました。

　ブレードを加工するのに必要なもの此の写真と次の写真に成ります。

　結構色々と使用するでしょう。

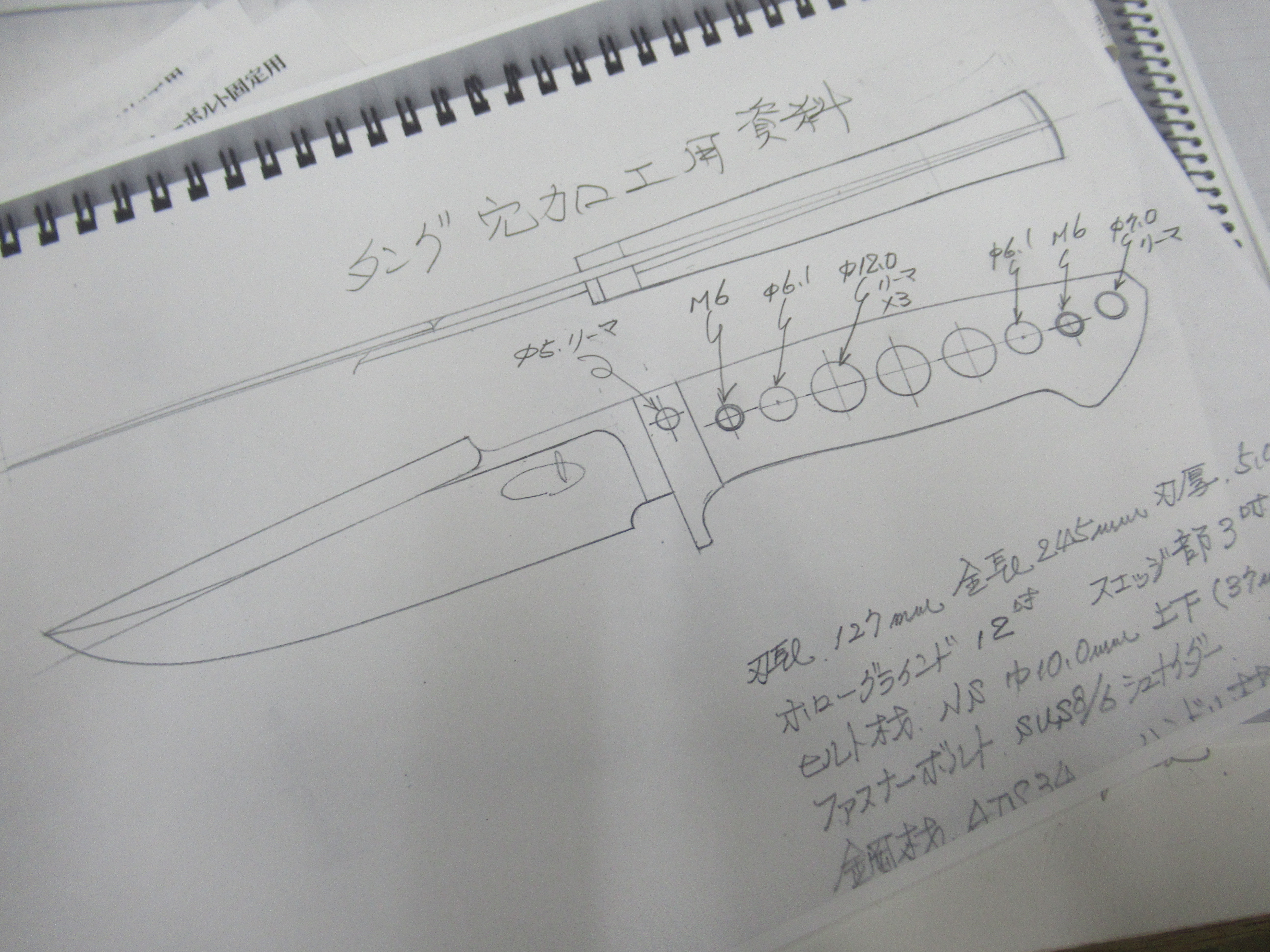

　ブレードの穴開け加工に際して間違えないようにコピーに穴寸法をメモして置きます、実際の穴開け加工では小径の穴から開けて行きます。

　此れはマスターにφ５㎜の穴を開ける際に使用するものです。

　φ５㎜の専用ポンチがしっくりと入って居ますね、此れにガタが有りますと穴の位置がずれますのでね。

　今は外して有りますけれど罫書き及びポンチを打ち際はクランプでしっかり固定をして置きますよ。

　罫書き線とポンチ跡がしっかり見えますね、此処からは機械加工を進めて行きましょう。

　と云う事で今回は此処までですまた次回にね。
