今回の付録で～す、FBにちらっと公開しましたが久し振りにインテグラルを創って居ます、インレイ用の穴はご覧のように段穴に加工しています、面倒ですが此の方が下からピンを打たなくても良いのでクマさんはこうしていますです、ブレードの３㎜の厚さ迄加工を終了しています。

　

 ヒルト後部はブレードの厚みと同様に３㎜でバットキャップ側は１，５㎜にしています。

　テーパを加工するにあたり勾配の付いたブロックを作成して使用しますね。

　ブロックはこんな風に本体の下に置いて使用しますです、此れで計算上は３㎜の１，５㎜のテーパに成ります、なのでこんな治具（ブロック）が有れば作業が楽になりますですね、エヘヘッと。

　ではと本題にね、チョイルを加工するので治具をね。

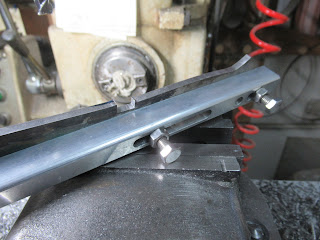

　こんな風にタングのM6のネジ穴を利用して治具に固定します。

　チョイルの直線部を平行にするのでバイスの角度を調整します。

　φ８㎜のエンドミルで加工します。

　ご覧のように加工終了です。

　同様に３本終了しました。

　ブレード面をベルトで仕上げますので前と同じ治具を使用して本体を固定しますね。

　ベルサンにプラテンを付けて先ずは♯２４０で。

　先ずは少し斜めにして傷を除去します。

　♯４００で方向を変えて真っすぐに削ります、♯２４０の線が消えればOKです、此処で大事なのはリカッソの辺りの傷？がキチンと取れていればOKです。

　３本とも裏表終了です、やれやれです。😥

　と云う事で今回は此処までですまた次回にね。

　今回の付録です、昨日はJCKM鍛造部会合同カスタムナイフショーが時事通信ホールにて開催されました、多数の御客様のご来場誠に有難う御座います、又各メーカーの方もお疲れ様でした。

　クマさんもお陰様で此のヒルトレスフィッシングが嫁いで行きました、お買い上げ頂きました御客様誠に有難う御座います、これ以外にφ６㎜の超硬エンドミルが数本嫁いで行きました誠に有難う御座います、次回クマさんが出没しますのは７月の銀座ブレードショー（時事通信ホール）に成りますのでその際も宜しくお願い致します、以上ご報告です。

　ではと本題にね、取り合えずは外周の形状は削れましたが１０吋のホイールで削り凹んで居ますのでクマさんはこの面を近年は平らにすることにして居ますのでベルサンにプラテンを装着してワークレストをご覧のようにスコヤーを当てて直角にしますね。

　こんな感じに外周を成形して行きます。

　終了です。

　３本終了です。

　こうして置きますと後の工程が楽になるんでクマさんはこうして居ますな。

　お次はヒルト溝を加工するので治具を装着します。

　罫書き線に合わせて治具を固定します。

　バイスの口金の端に合わせます。

　こんな感じにね。

　溝切終了です幅は９，８㎜にして有ります、ヒルト材の厚みが１０㎜の物が多く表面を仕上げるので仕上げると１０㎜の厚みが無く成るので初めから其の分を見込んで加工することにしています、因みにエンドミルはφ８㎜を使用しています。

　と云う事で今回は此処までで～すまた次回にね。

　今回の付録？いよいよ来週の４月２０日（日）時事通信ホールにてJCKM鍛造部会合同カスタムナイフショー用が開催されます多数の皆様のご来場をお待ち申し上げて居ります。

　クマさんは此れプラスもう少し持って行きますので宜しくお願い致します。

　画が縦に成って仕舞い申し訳有りません修正の方法が判らないんですよねスイマセン。

　ではと、本題にね鋼材から外形を取って行くのにドリルで穴あけをします、なので穴あけ用の罫書きをね。

此の罫書きを平行にしますとバイスの傾きは１０度になりました、あまり関係は無いと思いますが一応。

　では罫書き線に合わせて端から穴を開けて行きましょう。

　ご覧のように上部は終了しました。

　ではお次はタング部の上部を罫書きを入れて有りますので合わせて端から開けて行きましょう。

　取り合えず上部の穴は開きましたね。

　では残りの２本もね、穴開け用の罫書き線はご覧のようにもう入って居ます。

　残りの２本も折り取り用の穴開け終了です。

　バイスに咥えて。

　此の部分を弓鋸でカットします。

　バイスに咥えて折り取ります、此の時気お付けるのは決して本体を折るのではなく本体をバイスに咥えて余分を折り取るようにします、此れは大事ですよ。

　残りの２本も同様に折り取ります。

　折り取った後はこんな感じです。

　では外形をベルサンで成形しましょうね。

　１本目終了しました。

　３本とも終了しました、やれやれです。

　と云う事で今回は此処までですまた次回にね。

　次回はJCKM鍛造部会合同カスタムナイフショー用の報告を兼ねて翌２１日（月）の更新に成ると思いますので宜しく、では２０日は開場でお逢いしましょう宜しくで～す。













　


　　　

　今回の付録？制作中のJCKM鍛造部会合同カスタムナイフショー用　ネスマックJrLタイプ　　スモールバージョン　ダマスチール　アイボリーハンドル完成しました。

　シースとコラボです。

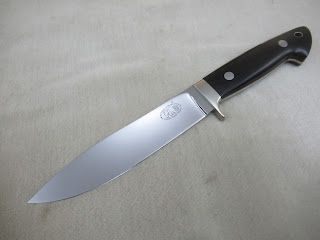

　ネスマックJrとは別に作って居ました大型のナイフも完成しました、此方は全長２８０㎜　刃長１５０㎜でCV１３４の鋼材使用です。

　シースとコラボです。

　シースに収めたデータです。

　此の２本と他を何本か持って行きますので宜しくです。

　ではと本題にね、３本進めて居ますので残りの２本も必要な穴開けをね。

　１本目と同様の作業で穴あけ終了です。

　此れで３本穴開けは終了しました、此処からは余分を切り取る作業になります其れは次回と云う事で今回は此処までですまた次回にね。
